• Είναι κατάλληλος για γκαραζόπορτες με μέγιστο βάρος 500kg.
• Μπορεί να λειτουργήσει με ασφάλεια και χωρίς προβλήματα έως 12 φορές ανά ώρα.
• Μπορεί να λειτουργήσει με ασφάλεια και χωρίς προβλήματα έως 30 φορές ανά ημέρα.

Όσο αφορά το βάρος της πόρτας πρέπει να ρωτήσετε τον κατασκευαστή της. Οι περισσότερες όμως συρόμενες αυλόπορτες ζυγίζουν γύρω στα 60-70kg/m. Οπότε στις περισσότερες περιπτώσεις τα 500kg είναι ένα όριο το οποίο είναι αρκετά ασφαλές και δύσκολα θα το φτάσει μία συνηθισμένη οικιακή γκαραζόπορτα.

Οι χρήσεις ανά ώρα είναι αρκετές για μία μέση γκαραζόπορτα αφού μπορεί να λειτουργεί κάθε πέντε λεπτά στις ώρες αιχμής. Πρέπει εδώ να σημειώσουμε ότι σε περίπτωση που το μοτέρ υπερθερμανθεί θα διακόψει τη λειτουργία του μέχρι να επανέλθει σε κανονικές συνθήκες λειτουργίας. Διαθέτει δηλαδή θερμική προστασία ώστε να αυτοπροστατεύεται από υπερβολική χρήση.

Τέλος οι χρήσεις ανά ημέρα μπορούν να καλύψουν τις περισσότερες περιπτώσεις οικιακής γκαραζόπορτας. Οι χρήσεις ανά ημέρα αποτελούν ένα όριο ώστε το μοτέρ να μην κοπωθεί νωρίτερα από το κανονικό και να αντέξει για πάρα πολλά χρόνια χωρίς προβλήματα.

Βασικά χαρακτηριστικά εγκατάστασης συρόμενου αυτοματισμού

Στην παραπάνω εικόνα αποτυπώνεται μία τυπική εγκατάσταση συρόμενου αυτοματισμού. Βασική προϋπόθεση είναι η ύπαρξη σωστής και άρτιας λειτουργικά πόρτας. Η πόρτα πρέπει να είναι μεγαλύτερη κατά 30-40cm από το άνοιγμα. Αυτό παρέχει τη δυνατότητα να τοποθετηθεί το μοτέρ εκτός ανοίγματος και όλο το πλάτος της πόρτας να παραμείνει ελεύθερο για τη διέλευση των οχημάτων.

Στο έδαφος τοποθετείται η ράγα πάνω στην οποία κυλάνε τα ροδάκια της πόρτας. Η ράγα έχει διπλάσιο μήκος από την πόρτα για να καλύπτει όλη τη διαδρομή. Τα ράουλα κρατάνε την πόρτα στην κατακόρυφη θέση. Τα στοπ ορίζουν την ανοικτή και την κλειστή θέση της πόρτας. Όλα τα παραπάνω είναι απαραίτητα για την ομαλή λειτουργία της πόρτας και οφείλουν να προϋπάρχουν του μηχανισμού. Επίσης βασική προϋπόθεση είναι να λειτουργεί η πόρτα ομαλά, με ελάχιστη προσπάθεια και να έχει τοποθετηθεί χωρίς κλίση.

Το μοτέρ διαθέτει γρανάζι μέσω του οποίου μεταδίδεται η κίνηση στην πόρτα. Πάνω στην πόρτα τοποθετείται η μεταλλική κρεμαγιέρα (με ηλεκτροσυγκόλληση) η οποία κινείται μαζί με την πόρτα. Το γρανάζι περιστρέφεται μέσα στα δοντάκια της κραμαγιέρας και η πόρτα κινείται.

Απαραίτητο αξεσουάρ για συρόμενες αυλόπορτες είναι τα φωτοκύτταρα ασφαλείας. Τα φωτοκύτταρα ασφαλείας ελέγχουν τη διαδρομή της πόρτας ώστε να μην υπάρχει εμπόδιο και δημιουργηθεί κάποιο ατύχημα. Τα κλασσικά φωτοκύτταρα αποτελούνται από πομπό και δέκτη και απαιτούν καλωδίωση και από τις 2 πλευρές της πόρτας. Στην περίπτωση που αυτό δεν είναι εφικτό μπορούν να τοποθετηθούν φωτοκύτταρα ασφαλείας με ανακλαστήρα.

Επίσης στην περίπτωση που η πόρτα γειτνιάζει με δρόμο έντονης κυκλοφορίας ή δεν υπάρχει καλή ορατότητα ο φάρος προειδοποίησης ενημερώνει τα διερχόμενα οχήματα για την έξοδο του οχήματος από την αυλόπορτα.

Μεταλλική κρεμαγιέρα συρόμενου μηχανισμού γκαραζόπορτας

Η μεταλλική κρεμαγιέρα αποτελεί την πλέον διαδεδομένη λύση για χρήση σε μεταλλικές συρόμενες αυλόπορτες. Η μεταλλική κρεμαγιέρα αποτελείται από κομμάτια του ενός μέτρου,με διαμετρικό βήμα 4 (module 4) και έχει διατομή 12x30mm. Κάθε τεμάχιο περιλαμβάνει 3 αποστάτες. Τοποθετείται σε πόρτες με μέγιστο βάρος 2 τόνους και είναι γαλβανιζέ για μεγαλύτερη αντοχή στις εξωτερικές συνθήκες. Στο σετ μπορείτε να προσθέσετε από 3 έως 7 μέτρα μεταλλική κρεμαγιέρα. Σε περίπτωση που οι ανάγκες σας είναι διαφορετικές παρακαλώ να μας ενημερώσετε τηλεφωνικά ή με μαιλ.

Καλωδίωση του συρόμενου σετ μηχανισμού MEKO-5

 Για την καλωδίωση του συρόμενου μηχανισμού MEKO-5 απαιτούνται:

• Για τον μηχανισμό ένα καλώδιο 3Χ1,5mm² κατάλληλο για εξωτερικό χώρο. Αν η απόσταση στην οποία θα τοποθετηθεί το μοτέρ είναι μεγάλη είναι προτιμότερο η διατομή να είναι 3Χ2,5mm². Επίσης είναι καλό να είναι σε μία ξεχωριστή ασφάλεια στον πίνακα ελέγχου ώστε να μην επηρεάζεται η λειτουργία του από άλλες συσκευές. (φώτα κτλ)
• Για τα κλασσικά φωτοκύτταρα (μπορούν να προστεθούν στο σετ) απαιτείται ένα καλώδιο 4×0.6mm² για τον δέκτη και ένα καλώδιο 2×0.6mm² για τον πομπό. Αν δεν είναι εφικτό να περαστεί καλώδιο για τον πομπό τότε μπορούν να τοποθετηθούν τα φωτοκύτταρα με ανακλαστήρα τα οποία απαιτούν μόνο ένα καλώδιο 4×0.6mm² μέχρι τον πομποδέκτη. (στην μεριά που βρίσκεται και το μοτέρ)
• Για την μπουτονιέρα ή κλειδομπουτονιέρα (δεν περιλαμβάνεται στο σετ), απαιτείται ένα καλώδιο 2×0.6mm².
• Για φανό ειδοποίησης λειτουργίας (δεν περιλαμβάνεται στο σετ), απαιτείται ένα καλώδιο 1×1.0 mm² ή 2×1.0 mm².

Τα καλώδια πρέπει να βρίσκονται σε σπιράλ και να είναι προστατευμένα από την υγρασία.

Πίνακας του μηχανισμού συρόμενης γκαραζόπορτας MEKO-5

Το σετ MEKO-5  περιλαμβάνει τον πινακοδέκτη Autotech S5060Τ ο οποίος είναι ενσωματωμένος στο μοτέρ. Είναι ένας δοκιμασμένος πινακοδέκτης ο οποίος έχει αποδειχθεί αξιόπιστος και λειτουργικός. Συνεργάζεται άψογα με το μοτέρ MEKO-5, είναι εύχρηστος και απλός στις ρυθμίσεις του.

Χαρακτηριστικά:

• Διαθέσιμη υποδοχή για τερματικούς διακόπτες μηχανισμού
• Ρυθμίζεται η δύναμη του μηχανισμού
• Επιλογή αργού ξεκινήματος (soft-start) και αργού σταματήματος (soft-stop) για ομαλότερη λειτουργία της γκαραζόπορτας.
• Δέχεται φωτοκύτταρα ασφαλείας. Διακόπτει την κίνηση της πόρτας όταν υπάρξει εμπόδιο στην πορεία της και δίνει εντολή να επιστρέψει στην ανοικτή θέση.
• Μπορεί να δεχτεί αυτόματο κλείσιμο. Ο χρήστης επιλέγει σε πόσο χρόνο επιθυμεί να κλείσει η πόρτα αυτόματα. (δεν προτείνεται αυτή η επιλογή χωρίς την εγκατάσταση φωτοκυττάρων)
• Διαθέτει επιλογή ηλεκτρικού φρεναρίσματος
• Διαθέτει μικροδιακόπτη με τον οποίο ρυθμίζεται η φορά ανοίγματος.
• Δέχεται μπουτόν (απλό ή με κλειδί). Το μπουτόν μπορεί να έχει 2 λειτουργίες. Άνοιγμα-σταμάτημα-κλείσιμο-σταμάτημα-άνοιγμα.... ή μόνο άνοιγμα το οποίο μπορεί να συνδυαστεί με αυτόματο κλείσιμο.
• Δέχεται λαμπτήρα φωτισμού 230VAC ή φανό ειδοποίησης 230VAC χωρίς αναλαμπέα.
• Ο δέκτης είναι ενσωματωμένος, με εύκολο χειρισμό.
• Διαθέτει ενδείξεις Led οι οποίες παρέχουν πληροφόρηση για τις λειτουργίες του μοτέρ.

Έχει επιλεγεί αυτός ο πινακοδέκτης έναντι του ανταγωνισμού λόγω της αξιοπιστίας του και των πολλών λειτουργιών που διαθέτει. Ειδικά οι λειτουργίες αργό σταμάτημα και δυνατότητα ρύθμισης της δύναμης του μοτέρ τον ξεχωρίζουν από τους υπόλοιπους πινακοδέκτες συρόμενων αυτοματισμών.

Τηλεχειριστήρια συρόμενου σετ MEKO-5

Στο σετ συρόμενου μηχανισμού MEKO-5 μπορείτε να προσθέσετε έως 5 τηλεχειριστήρια ProfelmNet PSD-36T στα 433.92 MHz (σε περίπτωση που επιθυμείτε περισσότερα παρακαλώ να μας ενημερώσετε τηλεφωνικά ή με μαιλ). Τα τηλεχειριστήρια ProfelmNet PSD-36T είναι εύχρηστα, πρακτικά και λειτουργικά. Μπορούν να αποθηκεύσουν έως 4 πόρτες. Είναι σταθερού κωδικού 12-bit στα 433.92 MHz. Μπορούν να αντιγράψουν τηλεχειριστήρια ίδιου τύπου αλλά και παλαιότερα σταθερού κωδικού τα οποία λειτουργούν στα 433.92 MHz.

Λειτουργία φωτοκυττάρων συρόμενης αυλόπορτας

Τα φωτοκύτταρα είναι ένα προϊόν το οποίο αυξάνει κατακόρυφα την ασφάλεια στη χρήση του συρόμενου μηχανισμού με ελάχιστο κόστος. Δεν χρειάζονται συντήρηση και είναι αρκετά αξιόπιστα ακόμα και σε δύσκολες καιρικές συνθήκες.

Τρόπος λειτουργίας φωτοκυττάρων: Ο πομπός εκπέμπει μία υπέρυθρη δέσμη φωτός, στο μη ορατό φάσμα, η οποία κατευθύνεται προς το δέκτη. Όταν δεν υπάρχει εμπόδιο το οποίο να διακόπτει τη δέσμη η πόρτα λειτουργεί κανονικά. Όταν στο κλείσιμο της πόρτας η δέσμη διακοπεί από κάποιο εμπόδιο (όχημα, πεζό, κατοικίδιο κτλ) τότε ο πίνακας δίνει εντολή στο μηχανισμό να διακόψει το κλείσιμο της πόρτας και να ξεκινήσει την αντίστροφη πορεία (άνοιγμα). Αν η δέσμη διακοπεί ενώ η πόρτα ανοίγει αυτή συνεχίζει κανονικά την πορεία της, ενώ αν είναι ανοικτή δεν της επιτρέπεται να ξεκινήσει το κλείσιμο.

Εναλλακτική λύση των ενσύρματων φωτοκυττάρων είναι η τοποθέτηση φωτοκυττάρων με ανακλαστήρα. Τα φωτοκύτταρα αυτά δεν απαιτούν καλωδιώσεις και από τις δύο πλευρές της πόρτας οπότε έχουν ευκολότερη τοποθέτηση. Προτιμώνται στις περιπτώσεις που η πόρτα και ο περιβάλλον χώρος έχουν ολοκληρωθεί χωρίς πρόβλεψη για καλωδιώσεις. Έχουν μία μικρή επιβάρυνση σε σχέση με τα ενσύρματα φωτοκύτταρα αλλά είναι μία αρκετά καλή λύση όταν δεν μπορούν να περαστούν οι καλωδιώσεις. Στο σετ μπορείτε να προσθέσετε είτε φωτοκύτταρα ενσύρματα είτε φωτοκύτταρα με ανακλαστήρα.

Αναλυτική περιγραφή των ενσύρματων φωτοκυττάρων NOLOGO IR5001P / Zoom-Z2E

Τεχνικά χαρακτηριστικά των φωτοκυττάρων NOLOGO IR5001P / Zoom-Z2E:

• Τάση λειτουργίας: 12 ή 24 V DC, 12 ή 24 V AC
• Μέγιστη απόσταση λειτουργίας: 20m
• Μέγιστο ρεύμα επαφών διακόπτη: 0.5 Α στα 48 V AC/DC
• Ρεύμα λειτουργίας πομπού: 25 mA
• Ρεύμα λειτουργίας δέκτη: 35 mA
• Κύκλωμα απόρριψης παρεμβολών από άλλες πηγές φωτός
• Αυτόματη εστίαση

Το συνηθισμένο ύψος τοποθέτησης των φωτοκυττάρων είναι γύρω στα 50cm από το έδαφος.

Τα φωτοκύτταρα ασφαλείας αυξάνουν ελάχιστα το κόστος της εγκατάστασης η προστασία όμως που παρέχουν είναι ιδιαίτερα σημαντική και προλαμβάνουν υλικές ζημιές αλλά και τραυματισμούς σε περαστικούς, παιδιά, κατοικίδια κτλ.

Είναι ιδιαίτερα αξιόπιστα, δουλεύουν ακόμα και αν υπάρχουν μικρές παρεκκλίσεις στο κεντράρισμα τους (διαθέτουν αυτόματη εστίαση) ενώ δεν τα ενοχλούν ιδιαίτερα οι καιρικές συνθήκες.

Περιγραφή των φωτοκυττάρων ασφαλείας με ανακλαστήρα  Witt Sensoric RP25

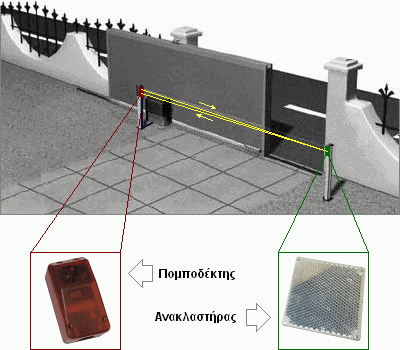

Τα φωτοκύτταρα αυτά ανήκουν στην κατηγορία των ασύρματων φωτοκυττάρων αφού απαιτούν καλωδίωση από τη μία μόνο πλευρά. Στην πλευρά που απαιτείται η καλωδίωση τοποθετείται ο πομποδέκτης. Στην απέναντι πλευρά τοποθετείται ο ανακλαστήρας ο οποίος είναι διαστάσεων 10x10cm.

Αναλυτικά οι διαστάσεις του πομποδέκτη παρουσιάζονται στο παρακάτω σχέδιο:

Το μέγεθος τους είναι βολικό και δεν δημιουργεί πρόβλημα στις περισσότερες εγκαταστάσεις.

Επίσης τα παραπάνω φωτοκύτταρα παρουσιάζουν τα εξής πλεονεκτήματα:

• Εκτός του ότι δεν απαιτείται καλωδίωση δεν απαιτούνται ούτε μπαταρίες όπως σε άλλα ασύρματα φωτοκύτταρα. Αυτό πρακτικά σημαίνει ότι ο χρήστης τα τοποθετεί και δεν ασχολείται ξανά.
•  Η μεγάλη ανακλαστική επιφάνεια του ανακλαστήρα κάνει τη λειτουργία τους περισσότερο αξιόπιστη.
• Ο σχεδιασμός των φωτοκυττάρων Witt Sensoric RP25 είναι κατάλληλος για εξωτερικό χώρο γεγονός που τα κάνει κατάλληλα για χρήση σε γκαραζόπορτες.
• Έχουν εμβέλεια 15m οπότε είναι κατάλληλα για τις περισσότερες γκαραζόπορτες-αυλόπορτες.
• Δεν παρεμβάλλονται από το φως του ήλιου ή άλλες πηγές φωτός αφού λειτουργούν με φίλτρο πολωμένου φωτός. Αυτό σημαίνει ότι μπορούν να ανιχνεύσουν ακόμη και ανακλαστικά αντικείμενα ανάμεσα στον πομποδέκτη και τον ανακλαστήρα οπότε και δεν είναι εύκολο να ξεγελαστούν από την καλογυαλισμένη επιφάνεια ενός αυτοκινήτου.

Τεχνικά χαρακτηριστικά:

• Διαθέτουν σήμανση CE
• Συμμορφώνονται με τα πρότυπα EMC directive 89/336/EEC, EN 61000-6-2 και EN 61000-6-4
• Τάση λειτουργίας: 10-40 V DC ή 24 V AC (±25%)
• Ελάχιστη απόσταση λειτουργίας: 0,5m
• Μέγιστη απόσταση λειτουργίας: 15m
• Διάταξη πολωμένης δέσμης φωτός: εξαιρετική αντίσταση σε παρεμβολές
• Βαθμός προστασίας από σκόνη και υγρασία: IP-67
• Εύκολη τοποθέτηση καλωδίου. Διαθέτει αποσπώμενη κλέμα - στυπιοθλίπτη και ελαστική ροδέλα για στεγάνωση
• Προστασία από τροφοδοσία με λάθος πολικότητα
• Η διεύθυνση της δέσμης ρυθμίζεται εύκολα από 3 βίδες.
• Διαθέτει κόκκινο-πράσινο Led ανίχνευσης εμποδίου ή λειτουργίας (Κόκκινο όταν υπάρχει εμπόδιο -Πράσινο όταν δεν υπάρχει εμπόδιο)
• Άμεση λειτουργία σε λιγότερο από 200 ms από την στιγμή που θα συνδεθεί στο ρεύμα
• Μέγιστη κατανάλωση πομποδέκτη: 30 mA στα 24 V DC
• Μέγιστο ρεύμα επαφών: 0.3 Α στα 100 V AC, 0.5 Α στα 48 V DC
• Διαστάσεις: 86x44x39 mm
• Εύρος δέσμης: περίπου 1.5° συνολικά
• Χρόνος απόκρισης: λιγότερο από 10 ms από τη στιγμή διακοπής της δέσμης
• Χρόνος επαναφοράς: η επαφή επανέρχεται στην κανονική της κατάσταση σε λιγότερο από 100 ms από τη στιγμή που παύει η διακοπή της δέσμης
• Θερμοκρασία λειτουργίας: -25 έως +60 °C
• Επαφή δοκιμής (test input). Όταν η επαφή #1 συνδέεται στα 0 V (GND), σβήνει ο πομπός.

Συσκευασία του συρόμενου σετ MEKO-5

Το σετ MEKO-5  παραδίδεται σε 2 χωριστά δέματα (αν υπάρχει μεταλλική κρεμαγιέρα). Το ένα περιέχει μόνο την μεταλλική κρεμαγιέρα και το άλλο τον μηχανισμό με τα παρελκόμενα του.

Το σετ πριν την αποστολή του ελέγχεται από τους τεχνικούς μας. Επίσης παραδίδεται ρυθμισμένο και έτοιμο προς εγκατάσταση.

Οδηγίες εγκατάστασης του σετ συρόμενης γκαραζόπορτας MEKO-5

Οι οδηγίες εγκατάστασης του σετ συρόμενης γκαραζόπορτας MEKO-5  είναι αναλυτικές, ευανάγνωστες και εύκολο να ακολουθηθούν. Εμπεριέχουν την εμπειρία των τεχνικών μας όλα αυτά τα χρόνια, από τις χιλιάδες μηχανισμούς που έχουν εγκατασταθεί. Οι οδηγίες μπορούν να ακολουθηθούν και από μη σχετικούς με το χώρο των αυτοματισμών. Αν έχουν τοποθετηθεί οι καλωδιώσεις, αρκεί κάποιος να "πιάνουν τα χέρια του" και να μπορεί να δουλέψει ηλεκτροσυγκόλληση για να μπορέσει να ολοκληρώσει μία τοποθέτηση συρόμενου αυτοματισμού με επιτυχία.

Οι οδηγίες είναι στα Ελληνικά και περιγράφουν αναλυτικά την εγκατάσταση του μοτέρ, της κρεμαγιέρας και των παρελκομένων αν υπάρχουν. Επίσης οι συνδέσεις και οι ρυθμίσεις του πίνακα περιγράφονται αναλυτικά. Τα τηλεχειριστήρια παραδίδονται ρυθμισμένα υπάρχουν όμως και οι οδηγίες για μελλοντική αναφορά.

Διαθέσιμα έντυπα για το μοτέρ Proteco Meko-5 (Στα αγγλικά)

Δήλωση συμμόρφωσης CE

Εγχειρίδιο εγκατάστασης

Εμπορικό φυλλάδιο συρόμενου αυτοματισμού Proteco Meko
