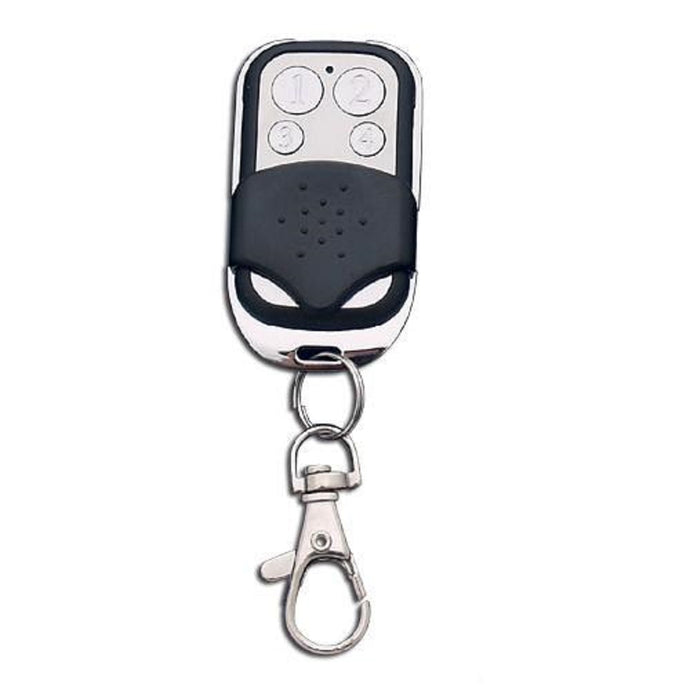

Τηλεχειριστήριο κυλιόμενου κωδικού (rolling code) 433.92MHz 4 πλήκτρων Autotech RCX-4

Τηλεχειριστήριο συχνότητας λειτουργίας 433,92 MHz κυλιόμενου κωδικού (rolling code) με 4 πλήκτρα, κατάλληλο για όλα τα προϊόντα που διαθέτουν δέκτη Autotech. Διαθέτει καινοτόμο σχεδιασμό με προστατευτικό συρόμενο κάλυμμα πλήκτρων, είναι μικρό σε μέγεθος (compact) και έχει σχεδιαστεί σύμφωνα με τις τελευταίες τεχνολογίες και Ευρωπαϊκά πρότυπα. Η κωδικοποίηση είναι KeeLoq Rolling Code (μη αντιγράψιμο) που εξασφαλίζει τη μέγιστη ασφάλεια καθώς το κωδικοποιημένο εκπεμπόμενο σήμα του τηλεχειριστηρίου αλλάζει κάθε φορά που πατιέται ένα πλήκτρο. Διαθέτει μπρελόκ ώστε να τοποθετείται στα κλειδιά σας.

Κωδικοποίηση κυλιόμενου κωδικού - Ασφάλεια στον αυτοματισμό σας!

Μέθοδος κωδικοποίησης κυλιόμενου κωδικού Rolling Code.

Το κωδικοποιημένο εκπεμπόμενο σήμα του τηλεχειριστηρίου αλλάζει κάθε φορά που πατιέται το τηλεκοντρόλ και αποτελείται από 3 διαφορετικά τμήματα:

1. Κωδικός τηλεχειριστηρίου. Μοναδικός σε κάθε ένα τηλεκοντρόλ (μεταξύ 1 δισεκατομμυρίου κωδικών).
2. Κωδικός πελάτη. Κάθε εταιρία χρησιμοποιεί εδώ έναν δικό της κωδικό (chip factory code).
3. Μπουτόν που πατιέται στο τηλεκοντρόλ. Και αυτό εκπέμπεται σαν τμήμα του εκπεμπόμενου κωδικού.
4. Μετρητής (counter). Κάθε φορά που πατιέται ένα μπουτόν (πλήκτρο) στο τηλεκοντρόλ, ο μετρητής αυξάνει κατά μία μονάδα. Μέγιστη αρίθμηση είναι ο αριθμός 65.000 (εκτός ειδικών περιπτώσεων). Υπολογίστε ότι εάν το πατάτε 10 φορές την ημέρα, διάρκεια ζωής του είναι 17 χρόνια.

Το εκπεμπόμενο κωδικοποιημένο σήμα κυλιόμενου κωδικού, αποτελείται από 32 έως 48 χαρακτήρες ανάλογα με τον κάθε κατασκευαστή και τη μέθοδο που ακολουθεί. Στο τηλεκοντρόλ δεν υπάρχει κανένας μικροδιακόπτης dip-switch και έτσι το ανοίγουμε μόνο για να αλλάξουμε μπαταρία.

Πλεονεκτήματα:

• Σύγχρονη τεχνολογία.
• Απόλυτη ασφάλεια αφού δεν υπάρχει καμία περίπτωση να συμπέσετε με ίδιο κωδικό χώρας, πόσο μάλλον γείτονα.
• Φθηνότερο κόστος κατασκευής αφού δεν χρησιμοποιεί dip-switches που είναι ακριβά.
• Πολύ μικρότερο μέγεθος σε σχέση με τα τηλεκοντρόλ σταθερού κωδικού
• Δεν αντιγράφεται.

Αναλυτική περιγραφή

RF Πομπός ασύρματου τηλεχειρισμού (τηλεχειριστήριο) 433.92 MHz κυλιόμενου κωδικού, με αλγόριθμο KeeLoq 64bit, τύπου RC-X 4, της εταιρείας Autotech για χρήση με τους αντίστοιχους δέκτες της ίδιας εταιρείας.

Το ασύρματο τηλεχειριστήριο κυλιόμενου κωδικού (πομπός τηλεχειρισμού) RC-X 4 είναι μικρό σε μέγεθος και πρακτικό στη χρήση.

Διαθέτει τέσσερα κουμπάκια, αριθμημένα 1, 2, 3 και 4, με τα οποία μπορούν να δοθούν έως και 4 διαφορετικές εντολές χειρισμού (4 κανάλια / τετρακάναλο τηλεχειριστήριο) σε συμβατούς δέκτες τηλεχειρισμού.

Έτσι, για παράδειγμα, μπορεί με το πλήκτρο 1 να ανοιγοκλείνουμε την αυλόπορτα του σπιτιού μας, με το πλήκτρο 2 να ανοιγοκλείνουμε την γκαραζόπορτα του σπιτιού μας, με το πλήκτρο 3 την μπάρα ελέγχου κυκλοφορίας στο πάρκινγκ του χώρου εργασίας μας κλπ. Είναι επίσης δυνατόν, εάν ο πίνακας του αυτοματισμού και ο δέκτης τηλεχειρισμού έχει αυτήν τη δυνατότητα, με το πλήκτρο 1 να ανοίγουμε την αυλόπορτά μας και με το πλήκτρο 2 να την κλείνουμε. Ακόμη, είναι δυνατό να ανοιγοκλείνουμε τόσο την αυλόπορτα του σπιτιού μας όσο και αυτή του εξοχικού μας πατώντας το 1. Όπως καταλαβαίνετε, οι συνδυασμοί είναι πολλοί.

Χαρακτηριστικά

• Σε συνδυασμό με συμβατούς δέκτες τηλεχειρισμού, είναι κατάλληλος για τηλεχειρισμό διαφόρων μηχανισμών αλλά και άλλων αυτοματισμών.
• Εύκολη διαδικασία καταχώρισης σε δέκτη τηλεχειρισμού.
• Κομψός και ανθεκτικός κορμός με συρόμενο κάλυμμα προστασίας των πλήκτρων.
• Μπαταρία με μεγάλη διάρκεια ζωής. Η μπαταρία μπορεί εύκολα να βρεθεί στην αγορά (αλκαλική 12V, τύπου 27A - κυκλοφορεί και με τους κωδικούς G27A, MN27, GP27A, A27, L828, EL812, EL-812, CA22, B-1, SNN4176A, ALK27A, A27BP, K27A, V27GA, VA27GA, VR27, MN27, MS27, R27A). Η αλλαγή της είναι απλή και δεν επηρεάζει τη λειτουργία του τηλεχειριστηρίου.
• Πολύ μικρές διαστάσεις και βάρος.
• Αριθμός καναλιών (ξεχωριστών εντολών): 4 με πάτημα ενός πλήκτρου
• Συχνότητα λειτουργίας: 433.92 MHz
• Αλγόριθμος: Κυλιόμενου κωδικού KeeLoq 64bit
  Σημειώστε ότι το ενδεικτικό LED έχει χρώμα μπλε.
• Μέγιστη εμβέλεια: 60 m (σε ιδανικές συνθήκες)
• Διαστάσεις: 55×30 mm
• Τεχνολογία SMD
• Ενσωματωμένος μικροεπεξεργαστής
• Σήμανση πιστότητας CE

Τα τηλεχειριστήρια RCX-4 έχουν τα παρακάτω χαρακτηριστικά:

• Το ενδεικτικό φωτάκι LED, έχει μπλε χρώμα.
• Τα 4 κουμπάκια είναι αριθμημένα 1, 2, 3 και 4.
• Η πρόσοψη διαθέτει μαύρο πλαστικό συρόμενο προστατευτικό πορτάκι.

Βασικές οδηγίες χρήσης

Ο πομπός τηλεχειρισμού (τηλεχειριστήριο) RC-X 4 δεν μπορεί να συνεργαστεί με οποιονδήποτε δέκτη του εμπορίου, ακόμη και εάν αυτός λειτουργεί στην ίδια συχνότητα (433.92 MHz). Συνεργάζεται μόνο με συμβατούς δέκτες του ίδιου κατασκευαστή (όπως οι REC-3003 και REC-3003-PICO), που πέρα από το ότι “ακούν” στην ίδια συχνότητα, αντιλαμβάνονται και το συγκεκριμένο πρωτόκολλο επικοινωνίας.

Πολύ απλοϊκά, καθένα από τα 4 πλήκτρα 1, 2, 3 και 4 του πομπού τηλεχειρισμού αντιστοιχεί σε έναν μυστικό κωδικό που είναι αποθηκευμένος στη μνήμη του πομπού.

Όταν πατήσουμε ένα από αυτά τα πλήκτρα, ο πομπός χρησιμοποιεί τον κωδικό αυτού του πλήκτρου για να φτιάξει ένα κρυπτογραφημένο μήνυμα το οποίο και εκπέμπει. Εάν κάποιος συμβατός δέκτης στην περιοχή, γνωρίζει τον μυστικό κωδικό, μπορεί να αποκρυπτογραφήσει το μήνυμα και να κάνει την ενέργεια που του έχουμε προγραμματίσει (συνήθως να ενεργοποιήσει κάποιον διακόπτη).

Υπ' όψιν ότι ο δέκτης δεν αναγνωρίζει το τηλεχειριστήριο αλλά τους κωδικούς που αυτό εκπέμπει. Άρα, δεν ξέρει ότι αυτό είναι το πλήκτρο 2 του τηλεχειριστηρίου Α και αυτό είναι το πλήκτρο 3 του τηλεχειριστηρίου Β. Επίσης, ό,τι ενέργειες κάνουμε, αφορούν πάντα κάποιο πλήκτρο και όχι όλο το τηλεχειριστήριο (και τα 3 πλήκτρα). Για παράδειγμα, καταχωρούμε στον δέκτη, κλωνοποιούμε ή αντιστοιχίζουμε τυχαίο κωδικό σε ένα πλήκτρο και όχι σε όλο το τηλεχειριστήριο.

ΣΗΜΑΝΤΙΚΟ: Τα συγκεκριμένα τηλεχειριστήρια είναι κυλιόμενου κωδικού (rolling-code) με κωδικοποίηση KeeLoq και κωδικό μεταπωλητή (customer code). Αυτό σημαίνει ότι όλα τα τηλεχειριστήρια που θα χρησιμοποιείτε στον ίδιο δέκτη τηλεχειρισμού θα πρέπει όχι μόνο να είναι συμβατά ( δηλαδή ίδιο μοντέλο ) αλλά και να έχουν τον ίδιο κωδικό μεταπωλητή (να αγοραστούν δηλαδή από τον ίδιο μεταπωλητή της κατασκευάστριας εταιρείας).

Καταχώριση τηλεχειριστηρίου RC-X 4 σε συμβατό δέκτη

Για να αναγνωρίζει ο δέκτης το τηλεχειριστήριο, πρέπει να ακολουθήσουμε την παρακάτω διαδικασία καταχώρισης. Απαιτείται να έχουμε φυσική πρόσβαση, τόσο στον δέκτη όσο και στον πομπό.

Ο πομπός τηλεχειρισμού RC-X 4 συνεργάζεται με συμβατούς δέκτες του ίδιου κατασκευαστή. Για να αρχίσουμε τη διαδικασία καταχώρισης ενός από τα πλήκτρα 1, 2, 3 ή 4 του πομπού τηλεχειρισμού RC-X 4, πρέπει να πατήσουμε το σχετικό πλήκτρο του δέκτη. Συνήθως, αυτό το πλήκτρο φέρει την ένδειξη AUTO LEARN και βρίσκεται είτε πάνω στον δέκτη τηλεχειρισμού (στους αυτόνομους δέκτες) είτε στην πλακέτα του πινακοδέκτη ελέγχου.

Για λεπτομερείς οδηγίες για κάθε συγκεκριμένο δέκτη ή πινακοδέκτη πρέπει να δείτε τις αντίστοιχες οδηγίες εγκατάστασης.

Αντιγραφή τηλεχειριστηρίου RC-X 4

Τα τηλεχειριστήρια RC-X 4 χρησιμοποιούν κωδικοποίηση KeeLoq και δεν αντιγράφονται (όχι μόνο από ίδια τηλεχειριστήρια αλλά από κανένα τηλεχειριστήριο της αγοράς).
