Πινακοδέκτης για 2 Μοτέρ Διφυλλης Ανοιγόμενης ή Συρόμενης Γκαραζόπορτας PS3614

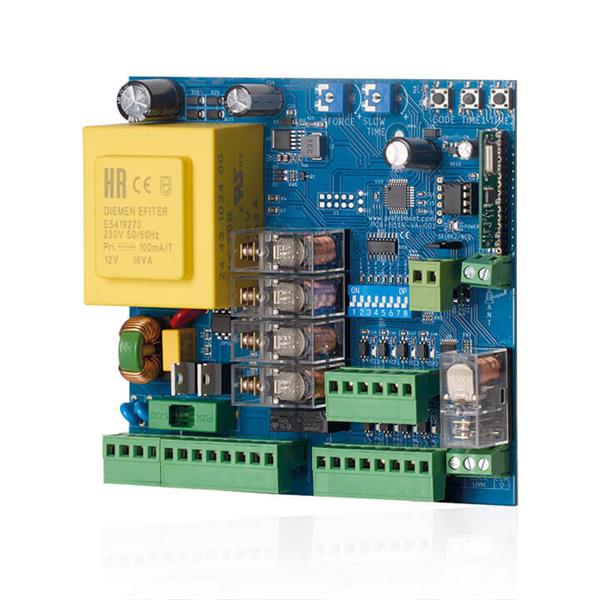

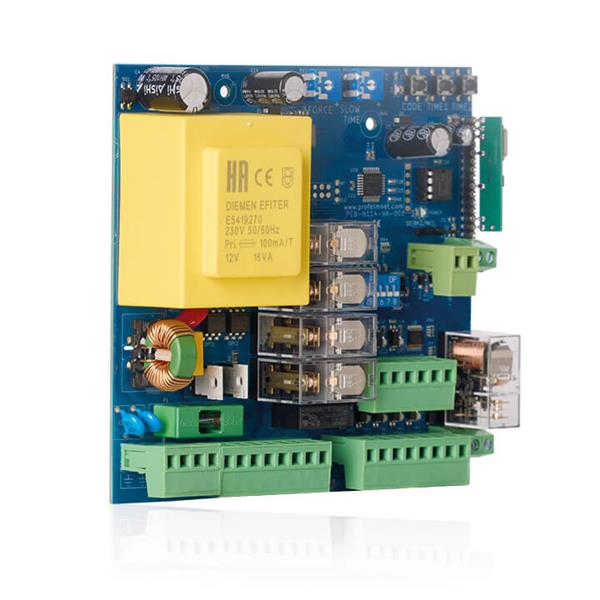

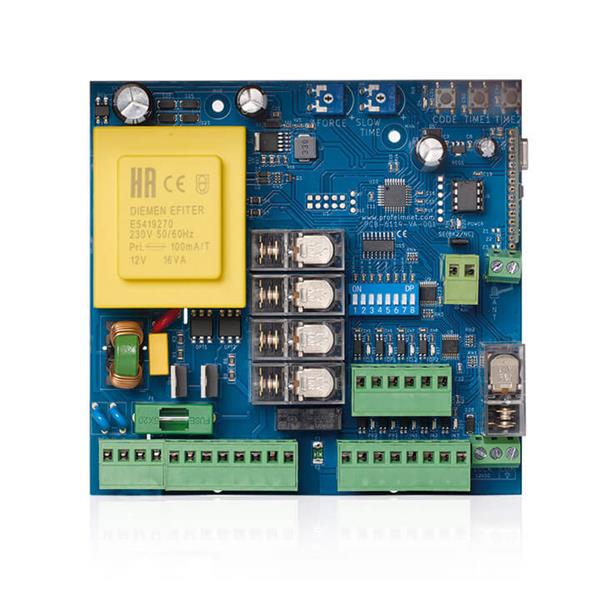

Περιγραφή: Η PS-3614 είναι πλακέτα αυτοματισμού σχεδιασμένη για τον έλεγχο δύο μοτέρ γκαραζόπορτας 230VAC. Κατάλληλη για εφαρμογές όπου απαιτείται έλεγχος δύο φύλλων πόρτας, με δυνατότητα ρύθμισης χρόνων διαδρομής, καθυστέρησης μεταξύ των φύλλων, αργής κίνησης και δύναμης μοτέρ. Παράλληλα, προσφέρει συνδέσεις για φωτοκύτταρα ασφαλείας, επαφή ασφαλείας, εξωτερικά μπουτόν εντολών, φάρο 230VAC και κεραία τηλεχειρισμού 433,92 MHz. (Αντικατέστησε τους πίνακες PS2114 PS2114N, PS3114 και PS3414)

Τεχνικά χαρακτηριστικά

• Κατάλληλος για μονόφυλλη ή δίφυλλη αυλόπορτα.
• Συχνότητα τηλεχειρισμού 433,92MHz.
• Τάση λειτουργίας: 230VAC / 50Hz.
• Έξοδος για 2 μοτέρ γκαραζόπορτας: 230VAC.
• Τροφοδοσία φωτοκυττάρων / αξεσουάρ: 24VDC, 200mA
• Έξοδος για αξεσουάρ: 24VDC.
• Θερμοκρασία λειτουργίας: -20°C έως +60°C.
• Προστασία κουτιού: IP54.
• Δέκτης τηλεχειρισμού: σταθερή κωδικοποίηση 433,92 MHz.

• Ενδεικτικά led για κάθε λειτουργία που ενεργοποιείται.
• Εντολή για εξωτερικό μπουτόν.
• Υποστηρίζει  δύο ζεύγη φωτοκύτταρων με χωριστές εισόδους και λειτουργίες.

• Υποστηρίζει  τερματικούς διακόπτες.
• Ρύθμιση αργής κίνησης και δύναμης των μοτέρ μέσω ποτενσιομέτρων.
• Δέχεται φάρο 230VAC με επιλογή flash ή σταθερά αναμμένο φως έως 25W.
• Υποστήριξη επαφής ασφαλείας 8k2/NC.
• Δυνατότητα καθυστέρησης μεταξύ μοτέρ των δύο φύλλων.
• Δυνατότηταεπαναλαμβανόμενου κλεισίματος για υδραυλικά μπράτσα.
• Διπλός χρόνος αυτόματου κλείσιματος.
• Δυνατότητα ρύθμισης χρόνου διαδρομής από 1-180 δευτερόλεπτα, ξεχωριστά για κάθε μοτέρ.
• Επιλογή λειτουργίας αργής κίνησης στα άκρα της διαδρομής.
• Αντιπαρασιτικά φίλτρα.
• Έχει εσωτερική κεραία και δυνατότητα να δεχτεί εξωτερική κεραία.
• Δυνατότητα ανοίγματος πεζού μέσω ξεχωριστής αρύρματης ή ενσύρματης εντολής.
• Υποστήριξη ηλεκτρικής κλειδαριάς 12VDC με μέγιστο στιγμιαίο φορτίο 3A.

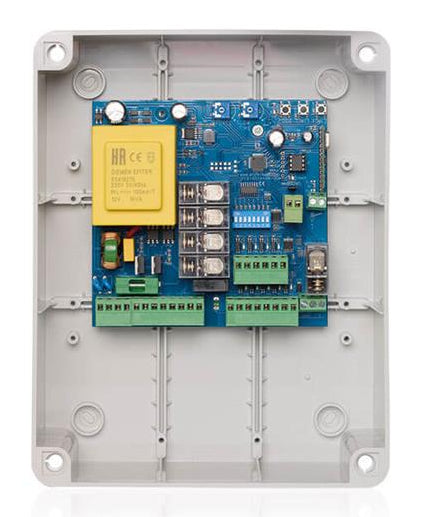

• Διαστάσεις πλαστικού κουτιού από ABS 119Χ95Χ30 mm.

Πληροφορίες ασφαλείας

• Αποθηκεύστε τις οδηγίες για μελλοντική χρήση
• Το προϊόν πρέπει να χρησιμοποιείται και να τοποθετείται σε εγκαταστάσεις σύμφωνες με τον σχεδιασμό του
• Βεβαιωθείτε ότι υπάρχει κατάλληλη γείωση. Απαραίτητα συνδέετε τη γείωση του μοτέρ με τη γείωση της παροχής
• Πριν προχωρήσετε σε οποιαδήποτε συνδεσμολογία, απενεργοποιήστε την παροχή ρεύματος
• Είναι απαραίτητο για να τροφοδοτήσετε τον εξοπλισμό να χρησιμοποιήσετε 6Α/30mA διαφορικό ρελέ διαρροής
• Μην αλλάζετε ή διαφοροποιείτε τα υλικά του αυτοματισμού αν πρώτα δεν έχετε επικοινωνήσει με τον κατασκευαστή.
• Μην επιτρέπετε σε παιδιά ή κατοικίδια να βρίσκονται κοντά στην πόρτα, όταν εκείνη βρίσκεται σε λειτουργία
• Κρατήστε μακριά από παιδιά τα χειριστήρια του αυτοματισμού ώστε να αποφευχθεί η ακούσια λειτουργία της πόρτας
• Η εγκατάσταση, συντήρηση ή επισκευή του αυτοματισμού θα πρέπει να γίνεται από εξειδικευμένο προσωπικό
• Είναι απαραίτητη η τοποθέτηση επαφής ασφαλείας για την ασφάλεια διέλευσης πεζών
• Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές στο προϊόν χωρίς προειδοποίηση
• Οτιδήποτε δεν αναγράφεται στις οδηγίες, δεν ενδείκνυται
• Η συσκευή πρέπει να χρησιμοποιείται μόνο με ενεργά μέσα ασφαλείας (π.χ. φωτοκύτταρα ή επαφή ασφαλείας), ώστε να εξασφαλίζεται η
  ασφαλής λειτουργία της πόρτας.
• Μετά την εγκατάσταση, πρέπει να πραγματοποιείται πλήρης έλεγχος διαδρομής της πόρτας.
• Μην λειτουργείτε την πόρτα παρουσία ανθρώπων, ζώων ή αντικειμένων στην πορεία της.
• Πριν τη χρήση, ο εγκαταστάτης πρέπει να επιβεβαιώσει ότι η πόρτα κινείται ελεύθερα και χωρίς μηχανικές αντιστάσεις.

Οδηγίες εγκατάστασης και χρήσης

Κατασκευαστής: Profelmnet, Προέδρου Δρακάκη 11, 17341 Άγιος Δημήτριος, Αθήνα, Τηλέφωνο: 210-9850244, Email: info@profelmnet.com
